Ram 1500 2016 Manuel du propriétaire (in French)

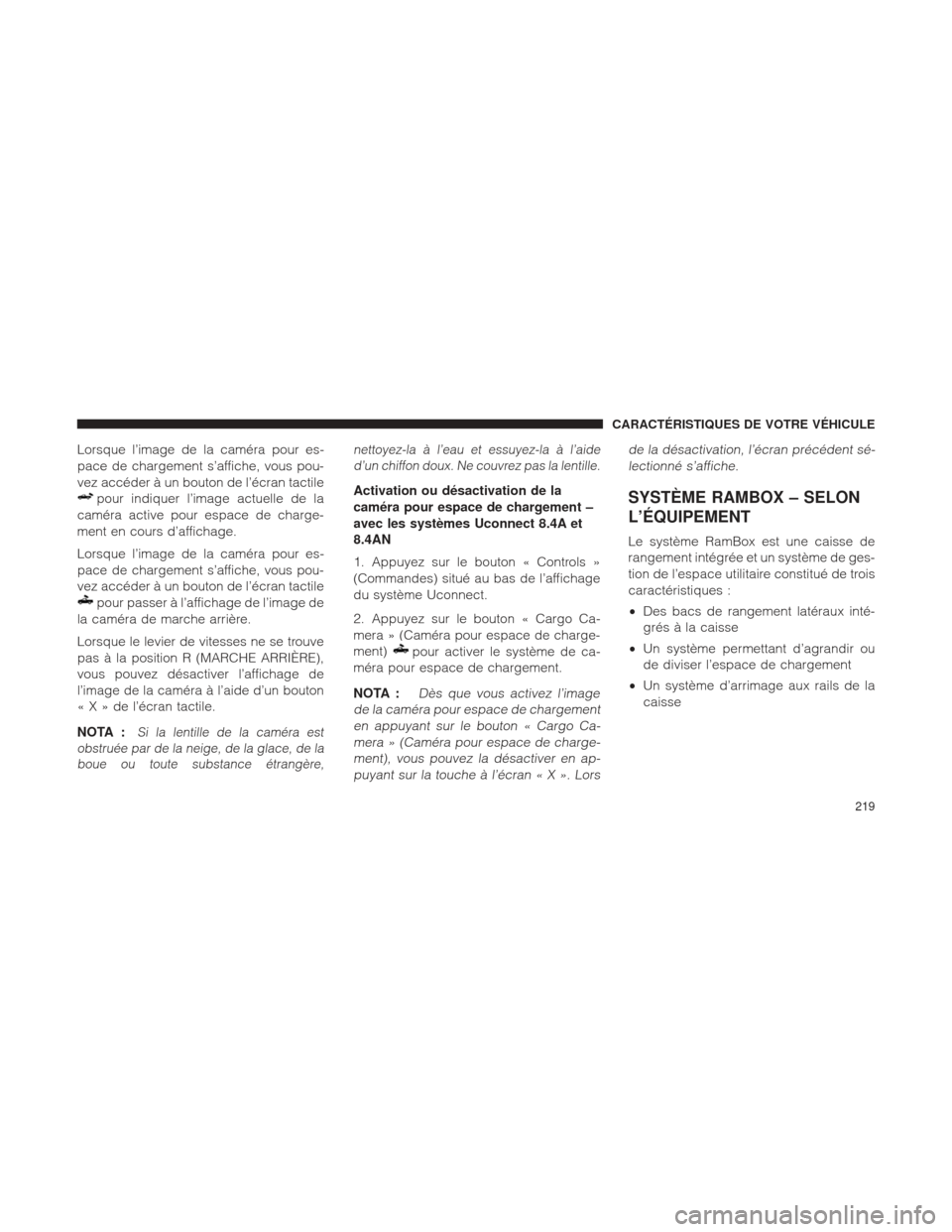

Lorsque l’image de la caméra pour es-
pace de chargement s’affiche, vous pou-
vez accéder à un bouton de l’écran tactile
pour indiquer l’image actuelle de la
caméra active pour espace de charge-
ment en cours d’affichage.
Lorsque l’image de la caméra pour es-
pace de chargement s’affiche, vous pou-
vez accéder à un bouton de l’écran tactile
pour passer à l’affichage de l’image de
la caméra de marche arrière.
Lorsque le levier de vitesses ne se trouve
pas à la position R (MARCHE ARRIÈRE),
vous pouvez désactiver l’affichage de
l’image de la caméra à l’aide d’un bouton
«X»del’écran tactile.
NOTA :
Si la lentille de la caméra est
obstruée par de la neige, de la glace, de la boue ou toute substance étrangère, nettoyez-la à l’eau et essuyez-la à l’aide
d’un chiffon doux. Ne couvrez pas la lentille.
Activation ou désactivation de la
caméra pour espace de chargement –
avec les systèmes Uconnect 8.4A et
8.4AN
1. Appuyez sur le bouton « Controls »
(Commandes) situé au bas de l’affichage
du système Uconnect.
2. Appuyez sur le bouton « Cargo Ca-
mera » (Caméra pour espace de charge-
ment)
pour activer le système de ca-
méra pour espace de chargement.
NOTA :
Dès que vous activez l’image
de la caméra pour espace de chargement en appuyant sur le bouton « Cargo Ca-mera » (Caméra pour espace de charge-ment), vous pouvez la désactiver en ap-puyant sur la touche à l’écran«X».Lors de la désactivation, l’écran précédent sé-
lectionné s’affiche.
SYSTÈME RAMBOX – SELON
L’ÉQUIPEMENT
Le système RamBox est une caisse de
rangement intégrée et un système de ges-
tion de l’espace utilitaire constitué de trois
caractéristiques :
• Des bacs de rangement latéraux inté-
grés à la caisse
• Un système permettant d’agrandir ou
de diviser l’espace de chargement
• Un système d’arrimage aux rails de la
caisse
CARACTÉRISTIQUES DE VOTRE VÉHICULE
219

Bacs de rangement latéraux RamBox
intégrés à la caisse
Les bacs de rangement de l’espace de
chargement se trouvent de chaque côté
de la caisse de la camionnette. Les bacs
de rangement de l’espace de chargement
offrent un rangement imperméable, ver-
rouillable et disposant d’un système
d’éclairage pour une charge équilibrée de
68 kg (150 lb) pour les véhicules de la
série 1 500 ou de 136 kg (300 lb) pour les
véhicules des séries 2 500 et 3 500.
AVERTISSEMENT!
Veillez à bien respecter les recom-
mandations suivantes afin de ne pas
endommager votre véhicule :
• Assurez-vous que le chargement
de chaque bac de rangement est
correctement attaché.
•Ne dépassez pas le poids nominal
de la charge de 150 lb (68 kg) par
bac pour les véhicules de série
1500 ou de 300 lb (136 kg) par bac
pour les véhicules des séries 2500
et 3500.
Pour ouvrir un bac de rangement lorsque
le système RamBox est déverrouillé, ap-
puyez brièvement sur le bouton situé sur
le couvercle. Le couvercle de bac de
rangement RamBox s’ouvre vers le haut
afin que vous puissiez y glisser votre
main. Soulevez le couvercle pour l’ouvrir
complètement.
Bacs de rangement de l’espace de chargement RamBox
CARACTÉRISTIQUES DE VOTRE VÉHICULE
220

NOTA :Le bac de rangement RamBox
ne s’ouvrira pas si vous appuyez sur le bouton-poussoir lorsque le système Ram-Box est verrouillé.L’intérieur du bac de rangement RamBox
s’allume automatiquement à l’ouverture
du couvercle. En plus du commutateur
d’éclairage automatique, un commutateur
d’activation et de désactivation manuelle
se trouve à l’arrière de chaque bac de
rangement. Appuyez une fois sur le com-
mutateur pour éteindre l’éclairage des
bacs et appuyez à nouveau sur le com-
mutateur pour le rallumer.AVERTISSEMENT!
Si vous laissez le couvercle ouvert
de façon prolongée, la batterie du
véhicule pourrait se décharger. Si
vous devez le laisser ouvert, éteignez
l’éclairage des bacs manuellement à
l’aide de l’interrupteur.
Les bacs de rangement comportent deux
bouchons de vidange amovibles (pour
évacuer l’eau qui pourrait s’accumuler
dans les bacs). Pour enlever le bouchon,
tirez sur le rebord. Pour l’installer, enfon-
cez le bouchon dans le trou d’écoulement.
NOTA :
Des glissières contenues dans
les bacs permettent d’ajouter des sépara- teurs de chargement et des supports detablette. Ces accessoires (et d’autres ac-cessoires RamBox) sont disponiblesauprès de MOPAR.Bouton-poussoir et verrou du bac de
rangement RamBox
Commutateur d’éclairage du bac de rangement RamBox
CARACTÉRISTIQUES DE VOTRE VÉHICULE
221

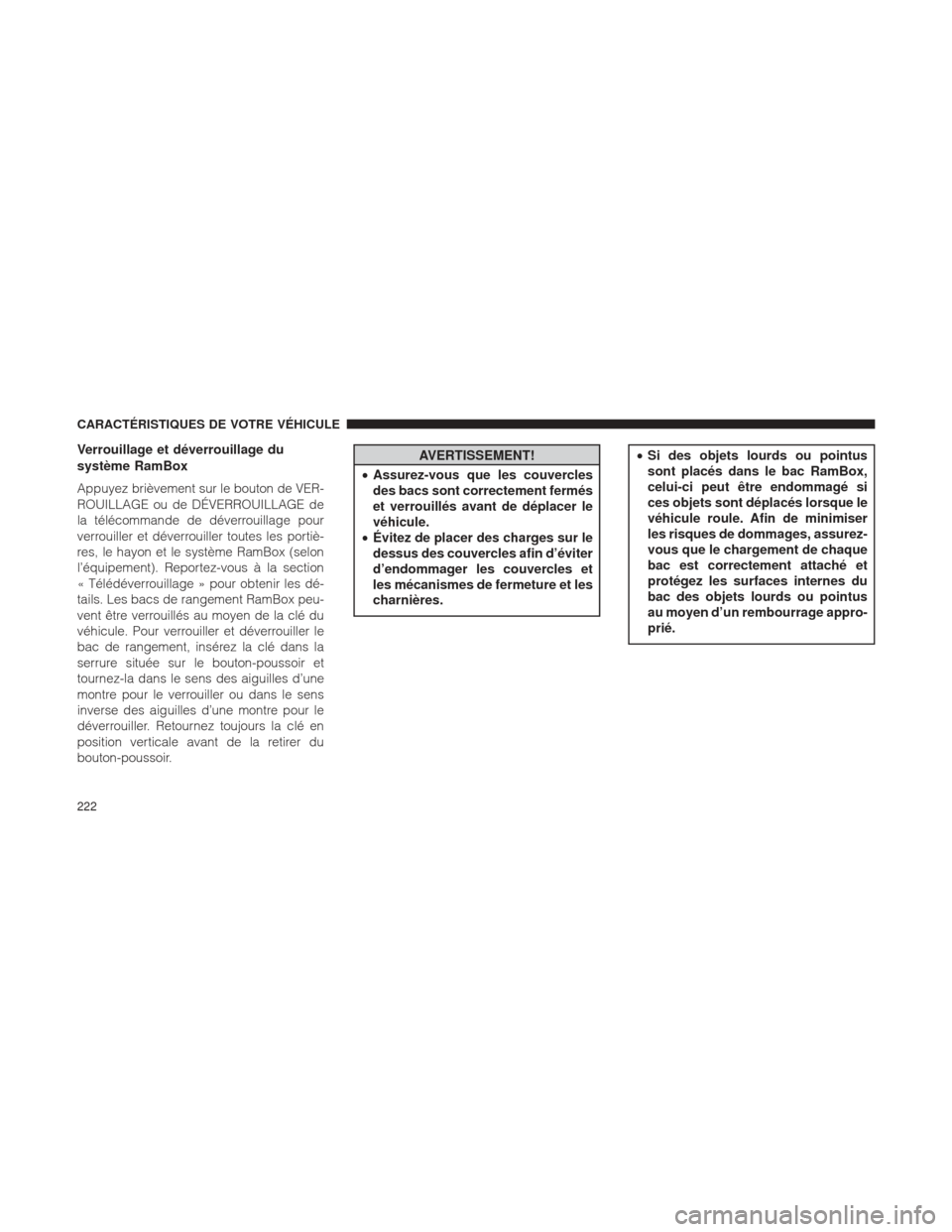

Verrouillage et déverrouillage du
système RamBox
Appuyez brièvement sur le bouton de VER-
ROUILLAGE ou de DÉVERROUILLAGE de
la télécommande de déverrouillage pour
verrouiller et déverrouiller toutes les portiè-
res, le hayon et le système RamBox (selon
l’équipement). Reportez-vous à la section
« Télédéverrouillage » pour obtenir les dé-
tails. Les bacs de rangement RamBox peu-
vent être verrouillés au moyen de la clé du
véhicule. Pour verrouiller et déverrouiller le
bac de rangement, insérez la clé dans la
serrure située sur le bouton-poussoir et
tournez-la dans le sens des aiguilles d’une
montre pour le verrouiller ou dans le sens
inverse des aiguilles d’une montre pour le
déverrouiller. Retournez toujours la clé en
position verticale avant de la retirer du
bouton-poussoir.
AVERTISSEMENT!
• Assurez-vous que les couvercles
des bacs sont correctement fermés
et verrouillés avant de déplacer le
véhicule.
• Évitez de placer des charges sur le
dessus des couvercles afin d’éviter
d’endommager les couvercles et
les mécanismes de fermeture et les
charnières.•Si des objets lourds ou pointus
sont placés dans le bac RamBox,
celui-ci peut être endommagé si
ces objets sont déplacés lorsque le
véhicule roule. Afin de minimiser
les risques de dommages, assurez-
vous que le chargement de chaque
bac est correctement attaché et
protégez les surfaces internes du
bac des objets lourds ou pointus
au moyen d’un rembourrage appro-
prié.
CARACTÉRISTIQUES DE VOTRE VÉHICULE
222

AVERTISSEMENT DE SÉCURITÉ
RELATIF AU SYSTÈME RAMBOX
Respectez soigneusement les mises en
garde ci-dessous afin d’éviter de vous
blesser ou d’endommager le véhicule :
MISE EN GARDE!
• Fermez
toujours les couvercles
des bacs de rangement lorsque
vous laissez votre véhicule sans
surveillance.
• Ne laissez jamais d’enfants accé-
der aux bacs de rangement. Un
enfant qui pénètre dans le bac de
rangement risque de ne pas pou-
voir en sortir. Un enfant empri-
sonné dans l’un des bacs de ran-
gement peut succomber à
l’asphyxie ou à un coup de chaleur.
•En cas d’accident, les occupants
s’exposent à des blessures graves
si les couvercles des bacs de ran-
gement ne sont pas solidement fer-
més.
• Ne conduisez pas le véhicule en
laissant les couvercles des bacs de
rangement ouverts.
• Gardez les couvercles des bacs de
rangement fermés et verrouillés
tant que le véhicule roule.
• N’utilisez pas le loquet du bac de
rangement comme point d’arri-
mage. Levier d’ouverture d’urgence du
couvercle de bac de rangement du
système RamBox – selon
l’équipement
Par mesure de sécurité, un dispositif d’ou-
verture d’urgence du couvercle du bac de
rangement est intégré au mécanisme de
verrouillage du couvercle de bac de ran-
gement.
Levier d’ouverture d’urgence du couvercle de
bac de rangement
CARACTÉRISTIQUES DE VOTRE VÉHICULE
223

NOTA :Si une personne devenait pié-
gée dans le bac de rangement, elle pour- rait ouvrir le couvercle du bac de l’intérieuren tirant sur le levier phosphorescent fixéau mécanisme de verrouillage du couver-cle de bac de rangement.
Rallonge de la caisse – selon
l’équipement
La rallonge de la caisse offre trois posi-
tions :
• Position de rangement
• Position de séparation
• Position de rallonge Position de rangement
La position de rangement de la rallonge
de la caisse se trouve à l’avant de la
caisse de camionnette et permet d’optimi-
ser l’espace de chargement de la caisse
lorsqu’elle n’est pas utilisée.
Pour mettre la rallonge de la caisse en
position de rangement, procédez comme
suit :
1. À l’aide de la clé du véhicule, assurez-
vous que la poignée centrale est déver-
rouillée, puis tournez-la en position verti-
cale pour ouvrir les volets latéraux de la
rallonge.
2. Une fois les volets latéraux ouverts,
placez la rallonge complètement vers
l’avant de la caisse contre le panneau
avant.
Poignée centrale et verrou
1 – Verrou de la poignée centrale
2 – Poignée
CARACTÉRISTIQUES DE VOTRE VÉHICULE
224

3. Faites pivoter les volets latéraux en
position fermée et placez les extrémités
extérieures devant les boucles d’arri-
mage.4. Tournez la poignée centrale en position
horizontale pour fixer les volets latéraux
en position fermée.
5. Verrouillez la poignée centrale à l’aide
de la clé du véhicule pour fixer fermement
le panneau en place.
Position de rangementBoucle d’arrimageVolets latéraux fermés
CARACTÉRISTIQUES DE VOTRE VÉHICULE
225

Position de séparation
La position de séparation vous permet de
gérer l’espace de chargement et d’éviter
que le chargement ne se déplace dans la
caisse. Ilya11fentes de séparation le
long des panneaux intérieurs de la caisse.
Elles vous permettent d’aménager l’es-
pace de la caisse de différentes façons
afin d’organiser votre chargement.
Pour installer la rallonge de la caisse en
position de séparation, procédez comme
suit :
1. À l’aide de la clé du véhicule, assurez-
vous que la poignée centrale est déver-
rouillée, puis tournez-la en position verti-
cale pour ouvrir les volets latéraux de la
rallonge.2. Ouvrez les volets latéraux, puis placez
la rallonge de façon à ce que ses extré-
mités extérieures s’alignent avec les fen-
tes des panneaux latéraux de la caisse.3. Remontez et rabattez les volets laté-
raux afin que les extrémités extérieures
soient bien fixées dans les fentes de la
caisse.
4. Tournez la poignée centrale en position
horizontale pour fixer les volets latéraux
en position fermée.
Poignée centrale et verrou
1 – Verrou de la poignée centrale
2 – Poignée
Alignement des volets avec les fentes
CARACTÉRISTIQUES DE VOTRE VÉHICULE
226

5. Verrouillez la poignée centrale afin de
maintenir le panneau en place.
Position de rallonge
La position de rallonge vous permet de
charger la caisse de la camionnette au-
delà du hayon. La rallonge permet d’ob-
tenir 15 po (38 cm) d’espace supplémen-
taire à l’arrière du camion lorsque vous
avez besoin d’espace de chargement ad-
ditionnel. Pour mettre la rallonge danscette position, utilisez la goupille de cen-
trage et la poignée rotative situées de
chaque côté de la caisse de la camion-
nette près du hayon.
Pour mettre la rallonge de la caisse en
position de rallonge, procédez comme
suit :
1. Abaissez le hayon.
2. À l’aide de la clé du véhicule, assurez-
vous que la poignée centrale est déver-
rouillée puis tournez-la à la verticale afin
d’ouvrir les volets latéraux de la rallonge.
3. Fixez les extrémités des volets à la
goupille et à la poignée.
4. Mettez les poignées en position hori-
zontale afin de bien maintenir la rallonge
en place.
Volets latéraux fermés
Position de rallonge
Installation de la rallonge
CARACTÉRISTIQUES DE VOTRE VÉHICULE
227

MISE EN GARDE!
Pour réduire les risques de blessure
ou
les dommages matériels :
• Fixez correctement le chargement.
• Ne dépassez pas la valeur nomi-
nale de charge de votre véhicule.
• Fixez toutes les charges à la ca-
mionnette au moyen des sangles
d’arrimage.
•La rallonge ne doit pas être utilisée
comme point d’attache.
• Lorsque le véhicule est en mouve-
ment, ne dépassez pas la charge
de 68 kg (150 lb) sur le hayon.
• La rallonge ne doit pas être utilisée
lors de la conduite hors route.
• Lorsque vous ne l’utilisez pas, ran-
gez la rallonge ou mettez-la en po-
sition de séparation avec le hayon
fermé.
• Lorsque vous l’utilisez, toutes les
poignées doivent être en position
verrouillée. Système d’arrimage aux rails de la
caisse
AVERTISSEMENT!
La charge maximale par traverse mé-
tallique ne doit pas dépasser 250 lb
(113 kg) et l’angle de la charge sur
chaque traverse ne doit pas dépas-
ser 45 degrés par rapport à l’horizon-
tale, car des dommages à la traverse
ou au rail pourraient se produire.
Deux traverses réglables situées de cha-
que côté de la caisse peuvent être utili-
sées pour aider à fixer la charge.
Languette de verrouillage
CARACTÉRISTIQUES DE VOTRE VÉHICULE
228
